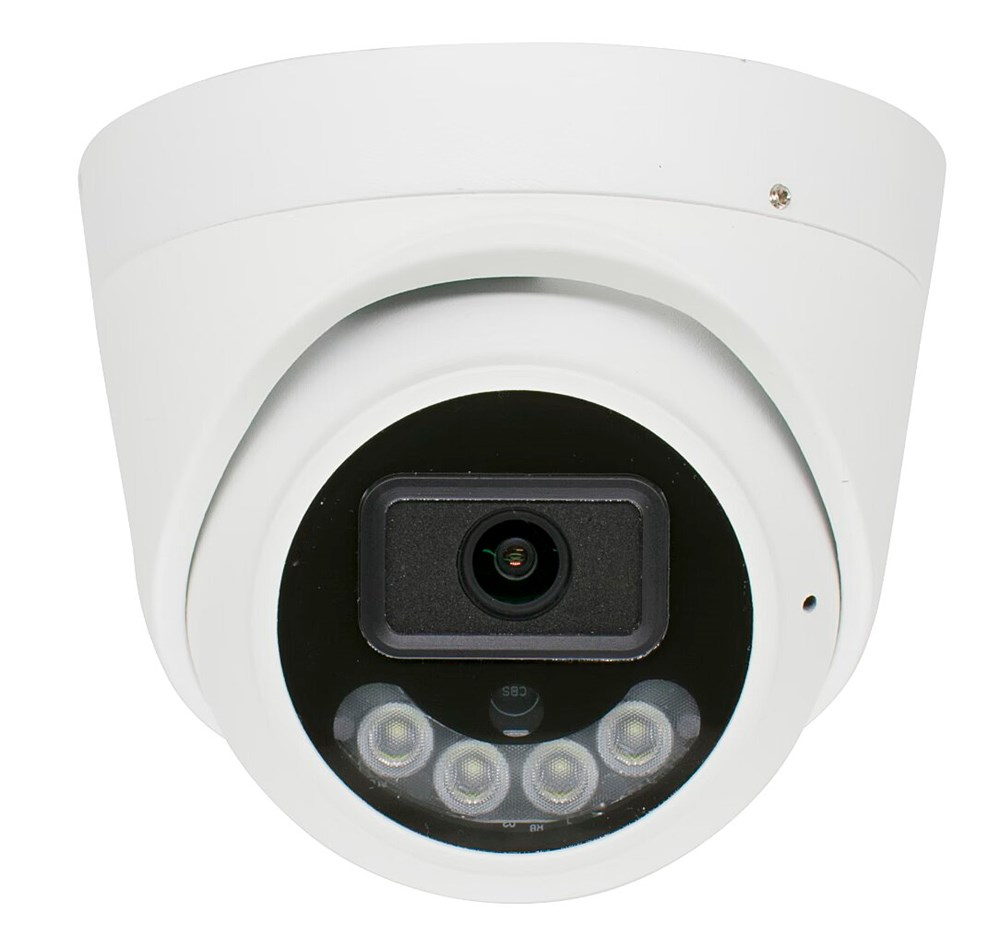

AC-HDV502AX (2.8) - купольная мультиформатная 5Мп с микрофоном (AoC)
Купольная мультиформатная камера "день-ночь" с разрешением 5Мп в вандалозащищенном корпусе. Камера поставляется с объективом 2.8 мм. Камера создана на основе матрицы 1/2.8" GC4653 CMOS. Камера оснащена механическим ИК фильтром и модулем ИК подсветки дальностью до 20 м, что позволяет работать в условиях недостаточной освещенности.
Видеокамера поддерживает режимы видеоизображения:
- Режим AHD: 5Мп (20 и 12,5 к/с), 4Мп (30, 25 и 15 к/с)
- Режим TVI: 5Мп (20 и 12,5 к/с), 4Мп (30, 25 и 15 к/с)
- Режим CVI: 4Мп (30 и 25 к/с)
Аудио: встроенный микрофон. Аудиосигнал передаётся по технологии AoC (Audio over Coaxial) - передача аудиосигнала по коаксиальному кабелю вместе с видеосигналом без необходимости подключения отдельного микрофонного кабеля. Технология AoC поддерживается при работе видеокамеры в режиме TVI. Для использования аудиосигнала необходим видеорегистратор с поддержкой технологии AoC.
Видеокамера имеет ряд функций:
DWDR обеспечивают хорошее качество изображения в условиях встречной засветки или одновременной съёмки участков с ярким и недостаточным освещением.
2DNR шумоподавление позволяет значительно улучшить изображение при съёмке при плохом освещении или ночью. Функции улучшения изображения при встречной засветке BLC
Камера имеет OSD меню для настройки её параметров при помощи технологии UTC - пользователь может менять настройки видеокамеры при помощи видеорегистратора. Переключение камеры между стандартами AHD, TVI, CVI, CVBS производится при помощи переключателей на кабеле.
Расширенные режимы баланса белого позволяют гибко настраивать камеру для работы с разнообразными источниками освещения. При работе в сложных условиях смешанного освещения используются ручные настройки баланса белого или режим однократной автоматической настройки.
Корпус белого цвета Ø108 x 90 мм. Материал корпуса метал. Камера предназначена для работы с диапазоном температур от -40 °С до +50 °С.
Видеокамера на разном расстоянии позволяет обнаружить, определить приметы или опознать человека.
| Задача видеокамеры | Ширина площадки, м | Максимальное расстояние до человека или машины, м |
| Обнаружение человека | до 96 | до 49 |
| Распознавание примет человека (рост, одежда, комплекция и т.п.) | до 15 | до 7,9 |
| Идентифицировать человека (опознание личности) | до 4 – 7,7 | 2,0 – 3,9 |
На выполнение задачи влияют условия освещенности объекта, ракурс съёмки, параметры записи и другие факторы. Опознать знакомого человека часто можно по приметам и манере двигаться.
Примечание: Дизайн и технические характеристики изделия могут изменяться без предварительного уведомления.
- Характеристики видеокамеры
-
Разрешение5 Мп, 4 Мп
-
Объективфиксированный 2,8 мм
-
ИК подсветка20 м
-
Аудиовстроенный микрофон, AoC передача аудиосигнала по коаксиальному кабелю
-
Чувствительность0.01 лк (0 лк при вкл. ИК подсветке)
-
Матрица1/2.8" GC4653 CMOS
-
ПроцессорFH8538E
-
Режим «День/Ночь»Механический ИК-фильтр (ICR)
-
Система шумоподавления2D-NR
-
Компенсация засветкиBLC
-
Экранное меню OSDЕсть
-
Поддержка UTCЕсть
-
ВидеовыходAHD / TVI / CVI / CVBS (BNC разъем)
-
Режим AHD5Мп 20к/с, 5Мп 12,5к/с, 4Мп 30к/с, 4Мп 25к/с, 4Мп 15к/с
-
Режим TVI5Мп 20к/с, 5Мп 12,5к/с, 4Мп 30к/с, 4Мп 25к/с, 4Мп 15к/с
-
Режим CVI4Мп 30к/с, 4Мп 25к/с
-
ТВ разверткаПрогрессивная
-
Отношение сигнал/шум≥52 дБ
-
Электронный затвор (AES)1/25 - 1/50000 сек.
-
СинхронизацияВнутренняя
-
Антивандальный корпусДа
-
3D кронштейнЕсть
-
Класс защитыIP66
-
ПитаниеDC12В±10%, 400мА (блок питания в комплект не входит)
-
Рабочая температура- 40 ... +50 ºС
-
РазмерыØ108 x 90 мм
-
Корпус видеокамерыметалл
Рекомендованные аксессуары для установки
| Модель | Рисунок | Примечание |
 |
Металлический кронштейн для крепления на столб. Габаритные размеры (основание): 106(ш) х 40(д) х 108(в) мм. |
}} "AP-D12/10 - блок питания 12В / 1А стабилизированный 7000135")
Блок питания стабилизированный 12В / 1А
- Выход: = 12В±5%, ток 1А, 12Вт;
- Вход: ~110-242В, 50Гц;
- Защита от перегрузки и короткого замыкания;
- Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
- Корпус 70×50×29 мм, эксплуатация: от 0°С до +40°С, влажность 10 - 90% RH.
}} "AP-D12/50-4 - блок питания 12В / 5А стабилизированный, 4 выхода 7000139")
Блок питания стабилизированный. 4 выхода 12В с общим током до 5А.
- 4 выхода 12В±10% с общим током до 5А;
- Регулировка выходного напряжения 10,5-15В;
- Мощность до 60Вт;
- Вход: ~110-242В, 50Гц;
- Защита от перегрузки и короткого замыкания;
- Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
- Корпус 156×58×34 мм, эксплуатация: от -10°С до +45°С, влажность 10 - 90% RH.
}} "AVC-DC-MT - разъем питания штекер 2,1х5,5 с клеммной колодкой под винт 7000285")
Разъем питания штекер 2.1х5.5 с клеммной колодкой. Параметры:
- Функциональное назначение штекер
- Диаметр центрального проводника 2.1мм
- Диаметр Jack 5.5мм
- Соединение и установка на кабель: клеммная колодка под винт
}} "AVC-BNC-MT - BNC штекер c клеммной колодкой под винт 7000279")
Разъём штекер BNC с клеммной колодкой под винт.
- Тип: BNC
- Функциональное назначение: штекер (папа)
- Соединение и установка на кабель: клеммная колодка под винт
- Тип исполнения: прямой
- Центральный контакт - латунь, покрытие - позолоченная латунь.
}} "AP-D12/20 - блок питания 12В / 2А стабилизированный 7001005")
Блок питания стабилизированный 12В / 2А.
- Выход: = 12В±5%, ток 2А, 24Вт;
- Вход: ~110-240В, 47-63Гц;
- Защита от перегрузки и короткого замыкания;
- Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
- Корпус 83×41×25 мм, эксплуатация: от -20°С до +45°С, влажность 10 - 90% RH.
}} "AV-T5SC - пассивный приемопередатчик AHD/TVI/CVI 8Мп по витой паре UTP 7000277")
Пассивный приемопередатчик AHD/TVI/CVI по витой паре UTP Cat 5/5E/6. (2 шт. в комплекте)
- Разрешение до 8Мп
- Расстояние передачи 5Мп до : 350м (AHD), 250м (TVI), 400м (CVI)
- Расстояние передачи 8Мп до 100м (AHD, TVI, CVI)
- Вход - BNC (штекер), выход - клеммная колодка под винт.
- Полоса пропускания 0...75МГц, наработка на отказ (MTBF) более 10 000 часов.
- Защита от перенапряжения до 4кВ
- Рабочая температура: -25...+55°C, влажность до 95% (без конденсации).сигнал

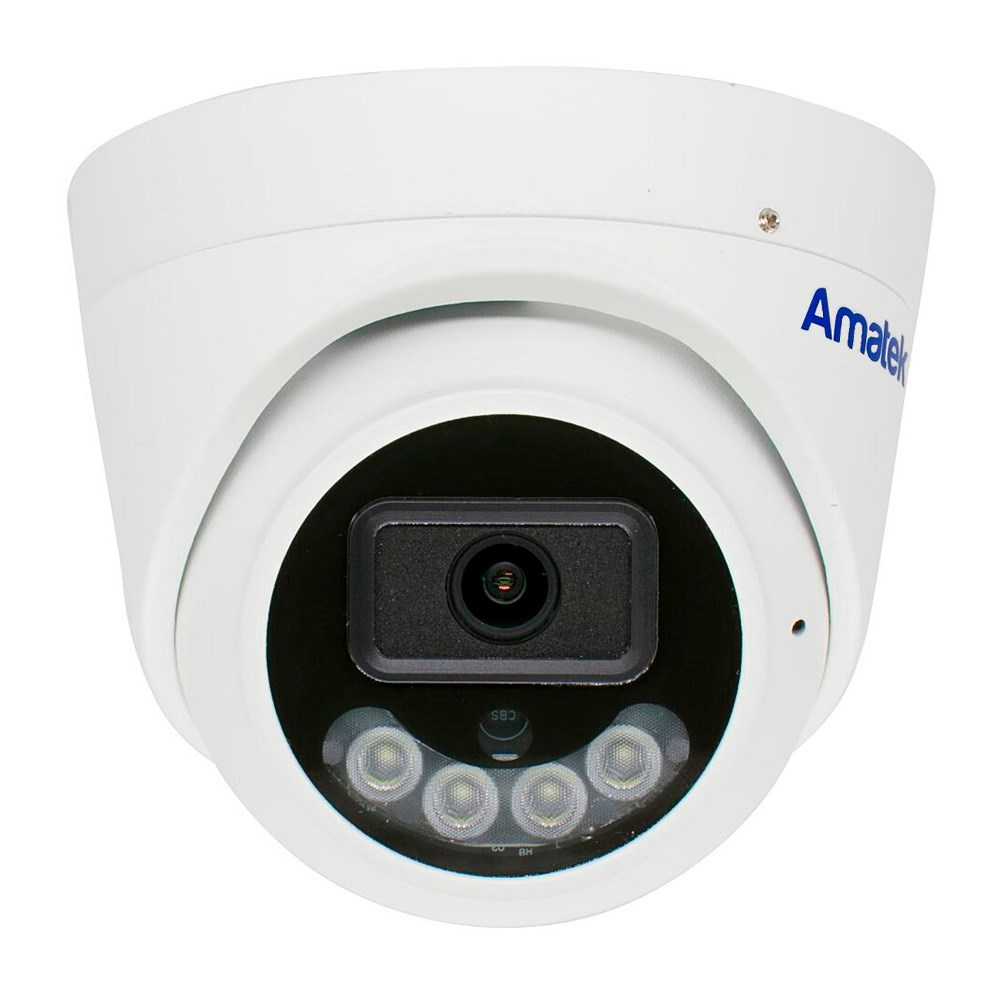

}} "AC-HDV502S (2,8) 7000433")

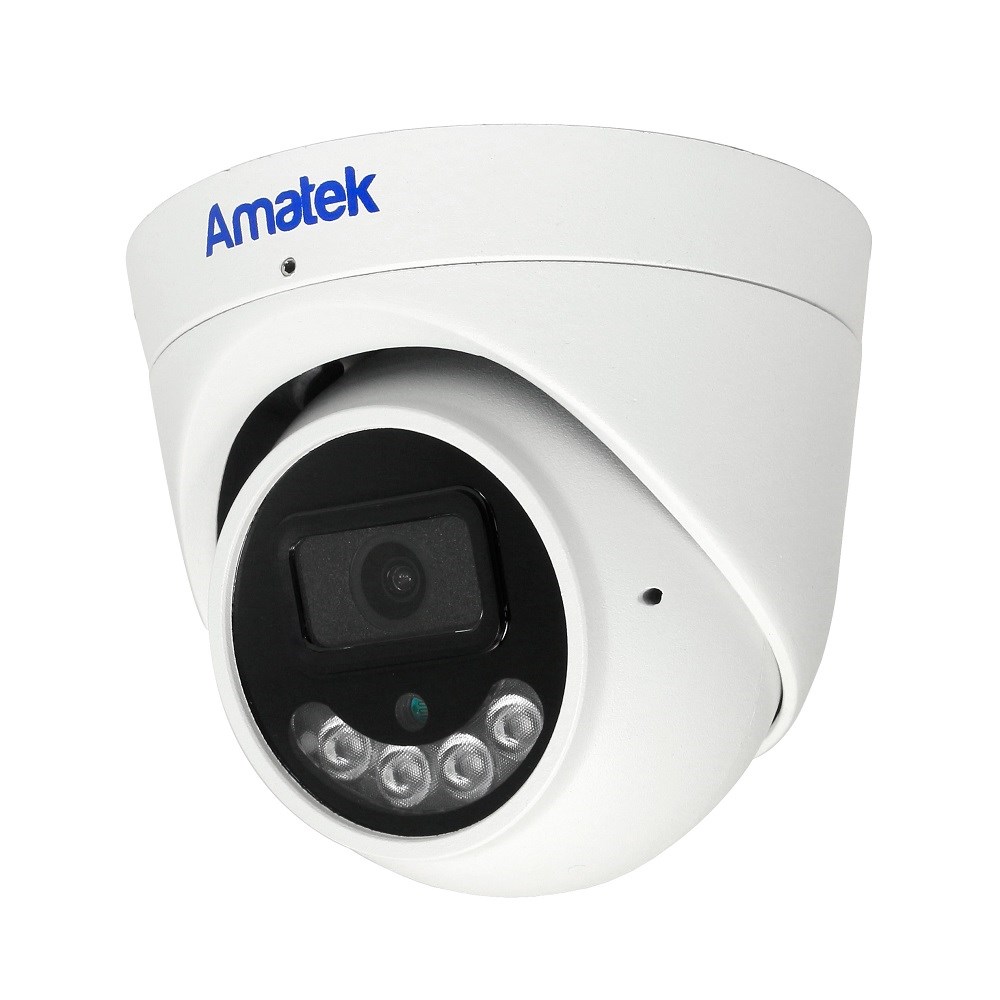

}} "AC-HS502AX (2.8) 7000867")
