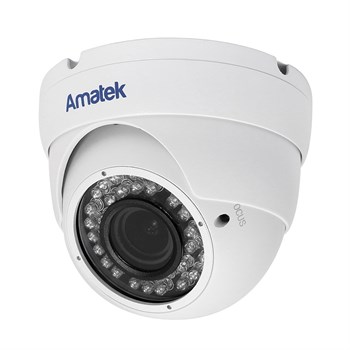

AC-HDV503VA (2.7-13.5) - купольная 5Мп камера с вариообъективом и микрофоном (AoC)
Купольная мультиформатная камера "день-ночь" с разрешением 5 Мп в вандалозащищенном корпусе с вариофокальным объективом 2,7-13,5 мм. Камера создана на основе матрицы 1/2.8" GC4653 CMOS. Камера оснащена механическим ИК фильтром и модулем ИК подсветки дальностью до 30 м, что позволяет работать в условиях недостаточной освещенности.
Видеокамера имеет следующие HD режимы видеосигнала:
- Режим AHD: 5Мп (20 и 12,5 к/с), 4Мп (30, 25 и 15 к/с)
- Режим TVI: 5Мп (20 и 12,5 к/с), 4Мп (30, 25 и 15 к/с)
- Режим CVI: 4Мп (30 и 25 к/с)
Аудио: встроенный микрофон. Аудиосигнал передаётся по технологии AoC (Audio over Coaxial) - передача аудиосигнала по коаксиальному кабелю вместе с видеосигналом без необходимости подключения отдельного микрофонного кабеля. Технология AoC поддерживается при работе видеокамеры в режиме TVI. Для использования аудиосигнала необходим видеорегистратор с поддержкой технологии AoC.
Видеокамера имеет ряд функций:
DWDR обеспечивают хорошее качество изображения в условиях встречной засветки или одновременной съёмки участков с ярким и недостаточным освещением.
2DNR шумоподавление позволяет значительно улучшить изображение при съёмке при плохом освещении или ночью. Функции улучшения изображения при встречной засветке BLC
Камера имеет OSD меню для настройки её параметров при помощи технологии UTC - пользователь может менять настройки видеокамеры при помощи видеорегистратора. Переключение камеры между стандартами AHD, TVI, CVI, CVBS производится при помощи переключателей на кабеле.
Расширенные режимы баланса белого позволяют гибко настраивать камеру для работы с разнообразными источниками освещения. При работе в сложных условиях смешанного освещения используются ручные настройки баланса белого или режим однократной автоматической настройки.
Металлический корпус с защитой от вандализма может успешно противостоять механическому воздействию со стороны злоумышленников. корпус с 3D кронштейном имеет размеры Ø120 x 90 мм и класс зашиты IP66. Камера предназначена для установки на улице и внутри неотапливаемых помещений с диапазоном температур от -40 °С до +50 °С. Вес 0,7 кг.
Видеокамера на разном расстоянии позволяет обнаружить, определить приметы или опознать человека, прочитать номер автомашины.
| Задача видеокамеры | Ширина площадки, м | Максимальное расстояние до человека или машины, м |
| Обнаружение человека | до 130 | до 320 |
| Распознавание примет человека (рост, одежда, комплекция и т.п.) | до 21 | до 50 |
| Идентифицировать человека (опознание личности) | до 5,2 – 10,4 | 12 – 25 |
| Чтение номера автомашины | до 8,6 – 12 | 21 – 31 |
На выполнение задачи влияют условия освещенности объекта, ракурс съёмки, параметры записи и другие факторы. Опознать знакомого человека часто можно по приметам и манере двигаться.
Примечание: Дизайн и технические характеристики изделия могут изменяться без предварительного уведомления.
- Характеристики видеокамеры
-
Разрешение5 Мп, 4 Мп
-
Объективвариофокальный 2,7-13,5 мм
-
ИК подсветка30 м
-
Аудиовстроенный микрофон, AoC передача аудиосигнала по коаксиальному кабелю
-
Чувствительность0.01 лк (0 лк при вкл. ИК подсветке)
-
Матрица1/2.8" GC4653 CMOS
-
ПроцессорFH8538E
-
Режим «День/Ночь»Механический ИК-фильтр (ICR)
-
Широкий динамический диапазонD-WDR
-
Система шумоподавления2D-NR
-
Компенсация засветкиBLC
-
Экранное меню OSDЕсть
-
Поддержка UTCЕсть
-
ВидеовыходAHD / TVI / CVI / CVBS (BNC разъем)
-
Режим AHD5Мп 20к/с, 5Мп 12,5к/с, 4Мп 30к/с, 4Мп 25к/с, 4Мп 15к/с
-
Режим TVI5Мп 20к/с, 5Мп 12,5к/с, 4Мп 30к/с, 4Мп 25к/с, 4Мп 15к/с
-
Режим CVI4Мп 30к/с, 4Мп 25к/с
-
ТВ разверткаПрогрессивная
-
Отношение сигнал/шум≥52 дБ
-
Электронный затвор (AES)1/25 - 1/50000 сек.
-
СинхронизацияВнутренняя
-
Антивандальный корпусДа
-
Оптическое увеличение×5
-
3D кронштейнЕсть
-
Класс защитыIP66
-
ПитаниеDC12В±10%, 600мА (блок питания в комплект не входит)
-
Рабочая температура- 40 ... +50 ºС
-
РазмерыØ120 x 90 мм
-
Вес700 г
