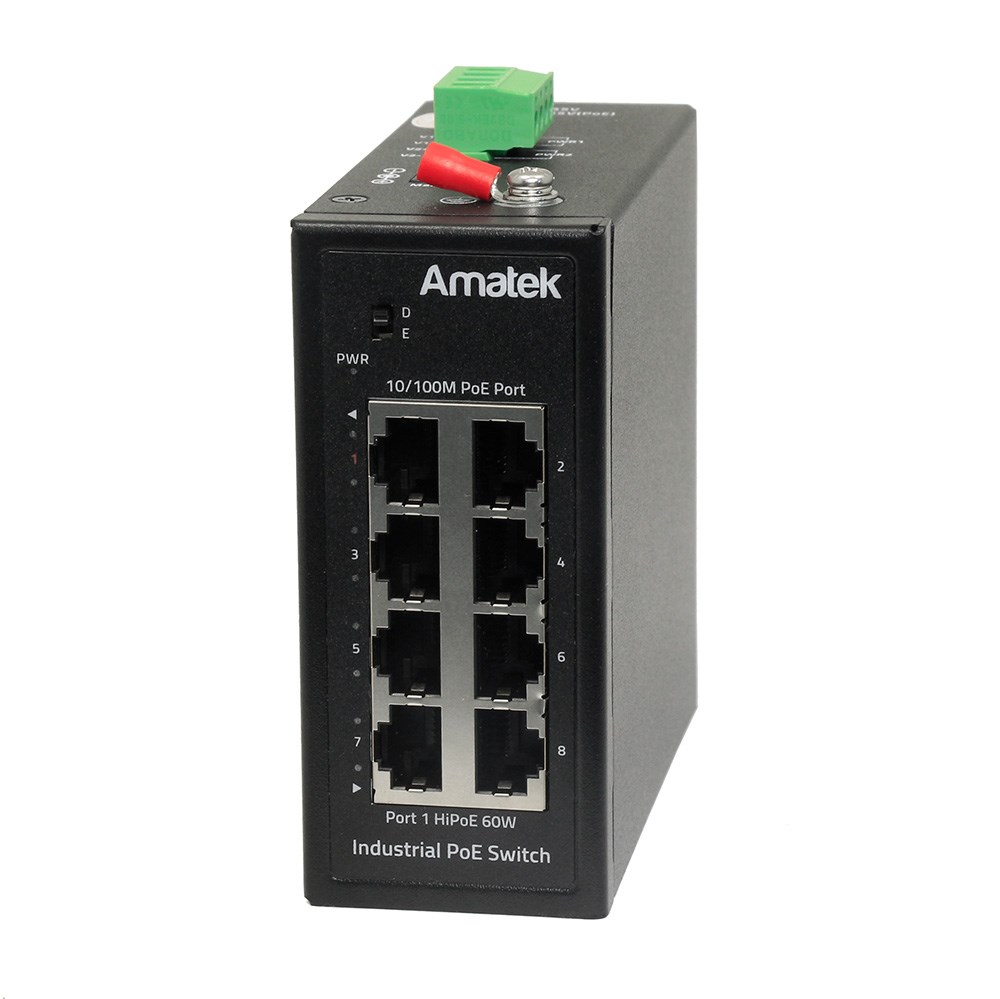

AN-SX8F - промышленный 8-портовый коммутатор с HiPoE до 270Вт

Главная

Каталог

Сетевое оборудование

Промышленные коммутаторы

AN-SX8F - промышленный 8-портовый коммутатор с HiPoE до 270Вт

Артикул:

7001048

Общее количество портов:

Порты:

7 портов (100Мбит/с, RJ45, PoE+), 1 порт (100Мбит/с, RJ45, Hi PoE 60Вт)

Стандарт PoE (Power over Ethernet):

IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал)

Бюджет PoE:

270 Вт

Есть в наличии

Количество:

5 060

руб.

НОВИНКА В ПРОДАЖЕ

Промышленный 8-портовый 10/100 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 270Вт.

Особенности:

8 портов 10/100 Мбит/с с поддержкой PoE (разъёмы RJ45):
- 1 порт с HiPoE (60Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1).
- 7 портов PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-8).

Управление:

Контроль пропускной способности (Bandwidth Control)
Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 60 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE
7 портов PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-8. Поддерживает устройства PoE/PoE+
Перераспределение мощности между портами в зависимости от потребления нагрузки
Общая потребляемая мощность до 270 Вт для всех PoE-портов (зависит от блока питания)
Поддержка PoE-устройств на базе стандартов IEEE 802.3 af/at/bt

Коммутация:

Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с
Коммутационная способность 1,6 Гбит/с
Скорость пересылки пакетов 1,19 миллионов пакетов в секунду
Таблица МАС-адресов 2K
Метод коммутации – хранение и передача (Store and Forward)
Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства

Защита портов от перенапряжения, короткого замыкания и переполюсовки.
Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда: общее напряжение до 6кВ, дифференциальное 2кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ.
Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
Корпус металлический, класс защиты IP30, возможно крепление на DIN-рейку 35мм.
Возможно крепление на DIN-рейку 35мм или установка на стену с использованием дополнительного кронштейна (в комплекте)
Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
Средняя наработка на отказ (MTBF) до 100 000 часов
Охлаждение по безвентиляторной схеме
Рабочая температура -40 ℃...+75 ℃, относительная влажность 5%...90% (без конденсации)
Потребляемая мощность без подключенных PoE устройств – не более 5Вт
Питание DC 12-55В:
- DC 48-55В - коммутатор выдает питание для PoE-устройств.
- DC 12-39В - коммутатор не поддерживает PoE.
Размеры корпуса 100 х 106 х 44 мм
Вес 0,53кг

Клеммные колодки и разъём для подачи питания:

Колодка PWR1 для подачи основного питания DC 12-55В:
- Контакты "V1 + " - плюс питания.
- Контакты "V1 - " - минус питания.
Колодка PWR2 для подачи резервного питания DC 12-55В :
- Контакты "V2 + " - плюс питания.
- Контакты "V2 - " - минус питания.
PWR3 разъем - штекер (jack) 2,1х5,5мм питание DC 12-55В.

Переключатель режимов работы портов коммутатора:

D - Default (стандартный) режим. PoE порты работают в обычном режиме.
E - Extend CCTV режим. Порты 1-8 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с.

Примечание: для работы на расстоянии до 250 м необходимо использовать LAN кабель CAT5e и выше, UTP4 24AWG (медные провода сечением не менее 0,5мм).

Внимание! Коммутатор снабжен защитным заземлением. Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Защитное заземление является обязательным условием подключения и безопасной эксплуатации устройства.

Комплект поставки: коммутатор, кронштейн для установки на стену, клеммная колодка, инструкция.

Примечание: В комплект поставки промышленного коммутатора блок питания не входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (8Вт), но и устройств, получающих питание от коммутатора по PoE.

Бюджет PoE, при использовании блоков питания AMATEK:

AP-DIN48/60 (48В/1,25А) - бюджет POE для питания устройств до 45Вт
AP-D48/90 (52В/1,3А) - бюджет POE для питания устройств до 60Вт
AP-DIN48/120 (48В/2,5А) - бюджет POE для питания устройств до 104Вт
AP-D48/135 (52В/2,5А) - бюджет POE для питания устройств до 117Вт
AP-DIN48/240 (48В/5А) - бюджет POE для питания устройств до 232Вт
AP-DIN48/480 (48В/10А) - бюджет POE для питания устройств до 270Вт

Бесперебойные и резервированные блоки питания:

AP-DU48/2DIN (48В/2,5А) - резервированный БП, бюджет POE для питания устройств до 122Вт
AP-SU48/3 (48В/5А) - бесперебойный БП, бюджет POE для питания устройств до 227Вт
AP-DU48/3DIN (48В/5А) - резервированный БП, бюджет POE для питания устройств до 227Вт

Характеристики коммутатора
Тип

неуправляемый, промышленный
Уровень коммутатора

L2
Общее количество портов

8
Количество портов PoE

8
Порты

7 портов (100Мбит/с, RJ45, PoE+), 1 порт (100Мбит/с, RJ45, Hi PoE 60Вт)
Порты FE (100 Мбит/с) с PoE (RJ45)

7
Порты FE (100 Мбит/с) с Hi PoE (RJ45)

1, до 60Вт
Дальность передачи

100м/100 Мбит/с, 250м/10 Мбит/с
Разъемы

8 RJ45 с авто MDI/MDI-X, клеммная колодка для подачи питания, 1 разъем jack 2.5х5.5
Управление потоком

Контроль пропускной способности (Bandwidth Control)
Сетевые протоколы и стандарты

IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), IEEE802.3x(Flow Control), IEEE802.3az(EEE), RFC826(ARP), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC5321(SMTP), IEEE802.3af(PoE), IEEE802.3at(PoE+), IEEE802.3bt(UltraPoE)
Стандарт PoE (Power over Ethernet)

IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал)
Бюджет PoE

270 Вт
Интерфейсы PoE

1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-), метод А, метод В
Коммутационная матрица

1,6 Гбит/с
Скорость пересылки пакетов

1.19 Mpps
Таблица MAC-адресов

2К
Jumbo Frame

10К
Защита интерфейсов

от перенапряжения, от короткого замыкания, от переполюсовки
Грозозащита

дифференциальное напряжение до 2кВ (Class B), до 6кВ общее напряжение, до 8кВ контактного разряда, до 15кВ воздушного разряда
Переключатель на корпусе

передача данных на 250м (10Мб/с)
Метод коммутации

Store and Forward (передача с промежуточным хранением)
LED индикация

Link/Activity, передача на 250 метров, питание
Средняя наработка на отказ (MTBF)

100 000 часов
Установка

на DIN-рейку 35мм, на стену, набор кронштейнов в комплекте
Питание коммутатора

DC 12-36В (без поддержки PoE), DC 48В-55В
Потребляемая мощность

5 Вт, без учёта загрузки PoE
Охлаждение

без вентилятора
Размеры коммутатора

44(ш) х 100(г) х 106(в) мм
Диапазон рабочих температур

от -40°С до +75°С
Температура хранения

от -40°С до +85°С
Рабочая влажность

от 5% до 90% RH без конденсата
