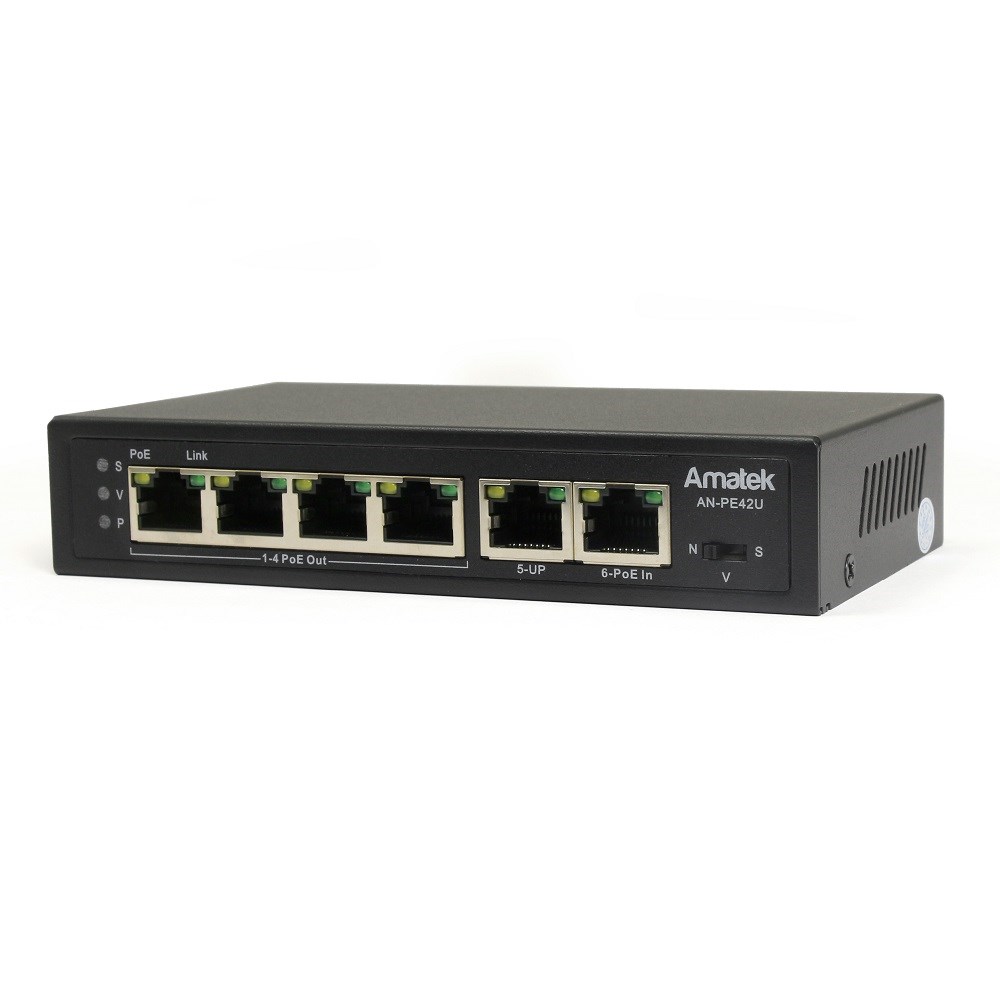

AN-PE42U - 6-портовый 100Мбит/с коммутатор / PoE удлинитель с питанием по PoE до 90Вт

Главная

Каталог

Сетевое оборудование

Коммутаторы

AN-PE42U - 6-портовый 100Мбит/с коммутатор / PoE удлинитель с питанием по PoE до 90Вт

Артикул:

7000983

Общее количество портов:

Порты:

2 порта (100Мбит/с, RJ45), 3 порта (100Мбит/с, RJ45, PoE+), 1 порт (100Мбит/с, RJ45, Hi PoE 60Вт)

Стандарт PoE (Power over Ethernet):

IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал), IEEE 802.3bt (до 90Вт на канал), режим антизависания PoE устройств (WatchDog)

Бюджет PoE:

90Вт (питание по PoE), 150Вт (питание DC 37-52В)

Есть в наличии

Количество:

3 820

руб.

НОВИНКА В ПРОДАЖЕ

6-портовый 10/100 Мбит/с коммутатор / PoE удлинитель с питанием по PoE до 90Вт.

Особенности:

1 порт 10/100 Мбит/с с поддержкой HiPoE до 60Вт (IEEE 802.3 af/at/bt), автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
3 порта 10/100 Мбит/с с поддержкой PoE+ (IEEE 802.3 af/at), автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
2 порта 10/100 Мбит/с Uplink с автосогласованием и авто-MDI/MDIX (разъёмы RJ45). Порты Uplink позволяют удобно соединить IP видеокамеры с видеорегистратором и внешней сетью Интернет, а также подключить коммутатор в сеть с кольцевой топологией.
Поддержка определения зависания PoE устройств c перезагрузкой по PoE (WatchDog)
Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с

Power over Ethernet (PoE):

1 порт HiPoE (порт №1), позволяющий передавать данные и питание PoE до 60Вт по одному кабелю
3 порта PoE+ (порты №2-4), позволяющие передавать данные и питание PoE до 30Вт по одному кабелю для каждого PoE-порта
Перераспределение мощности между портами в зависимости от потребления нагрузки
Общая мощность PoE до 90 Вт (питание по PoE) / 150Вт (питание DC 37-57В)
Поддержка PoE-устройств на базе стандартов IEEE 802.3 bt/at/af
WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой). WatchDog работает постоянно.

Коммутация:

Поддержка аппаратного VLAN методом изоляции портов обеспечивает разграничение доступа к данным и способствует предотвращению вирусных атак.
Коммутационная способность 1 Гбит/с
Скорость пересылки пакетов 4,2 миллионов пакетов в секунду
Таблица МАС-адресов 1K
Метод коммутации – хранение и передача (Store and Forward)
Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между оборудованием
Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства:

Защита портов от перенапряжения, короткого замыкания.
Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 3кВ, контактного разряда до 8кВ.
Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
Охлаждение по безвентиляторной схеме
Рабочая температура -10 ℃...+55 ℃, относительная влажность 5...90% (без конденсации)
Металлический корпус 140x80x28мм, вес 0,5кг

Переключатель на передней панели коммутатора:

S (Extend). Режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).
V (VLAN). Изоляция портов 1-4 друг от друга. Трафик подается только между портом и портами Uplink, что позволит эффективно подавлять сетевые штормы и улучшать производительность сети.
N (Default). Стандартный режим. Все порты работают в режиме обычного коммутатора.

Питание:

4 варианта питание устройства - PoE, Passive PoE, DC37-57В или DC 12В (без поддержки PoE):
- Питание по PoE (IEEE802.3af/at/bt / PassivePoE) позволяет организовать каскадное подключение нескольких коммутаторов и передачу питания PoE от коммутатора на внешние PoE устройства.
- Питание DC 37-57В позволяет организовать передачу данных и передачу питания PoE от коммутатора на внешние устройства;
- Питание DC 12В позволяет организовать передачу данных без поддержки питания PoE.
Питание PoE (IEEE802.3af/at/bt) или PassivePoE подаётся на PD-порт (порт №6)
Потребляемая мощность без подключенных PoE устройств – не более 5Вт
Разъем питания DC 9-57В - штекер (jack) 2,1х5,5мм

В комплект поставки коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (5Вт), но и устройств, получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

AP-DIN48/60 (48В/1,25А) - бюджет POE для питания устройств до 50Вт
AP-D48/65 (52В/1,25А) - бюджет POE для питания устройств до 55Вт
AP-D48/135 (52В/2,25А) - бюджет POE для питания устройств до 60Вт
AP-DU48/2DIN (48В/2,5А) - бюджет POE для питания устройств до 60Вт
AP-DIN48/120 (48В/2,5А) - бюджет POE для питания устройств до 60Вт

Комплект поставки: коммутатор, инструкция

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.

Примечание: Дизайн и технические характеристики изделия могут изменяться без предварительного уведомления.

Характеристики коммутаторов
Общее количество портов

6
Количество портов PoE

4
Порты

2 порта (100Мбит/с, RJ45), 3 порта (100Мбит/с, RJ45, PoE+), 1 порт (100Мбит/с, RJ45, Hi PoE 60Вт)
Порты FE (100 Мбит/с) с PoE (RJ45)

3
Порты FE (100 Мбит/с) с Hi PoE (RJ45)

1, до 60Вт каждый
Порты FE (100 Мбит/с) (RJ45)

2
Дальность передачи

100м/100 Мбит/с, 250м/10 Мбит/с
Разъемы

6 RJ45 с авто MDI/MDI-X
Управление потоком

Контроль пропускной способности (Bandwidth Control)
Сетевые протоколы и стандарты

IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), 802.1x, RFC3619(EAPS), RFC826(ARP), RFC793(TCP), RFC768(UDP), RFC792(ICMP), IEEE802.3af(PoE), IEEE802.3at(PoE+), IEEE802.3bt(UltraPoE), RFC2863(Interface Group MIB)
Стандарт PoE (Power over Ethernet)

IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал), IEEE 802.3bt (до 90Вт на канал), режим антизависания PoE устройств (WatchDog)
Бюджет PoE

90Вт (питание по PoE), 150Вт (питание DC 37-52В)
Интерфейсы PoE

1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-)
Коммутационная матрица

1 Гбит/с
Скорость пересылки пакетов

1.15 Mpps
Таблица MAC-адресов

1К
Защита интерфейсов

от перенапряжения, от короткого замыкания, от переполюсовки
Грозозащита

3кВ, 8/20 мкс
Промышленные стандарты

IEC 61000-4-2 устойчивости к статическим разрядам (ESD), IEC 61000-4-5 устойчивости к импульсным перенапряжениям
Метод коммутации

Store and Forward (передача с промежуточным хранением)
LED индикация

Link/Activity, PoE, VLAN, передача на 250 метров, питание
Питание коммутатора

DC 12В (без поддержки PoE), DC 37В-57В, PoE (IEEE 802.3bt, 90Вт), Passive PoE 90Вт
Потребляемая мощность

5 Вт, без учёта загрузки PoE
Охлаждение

без вентилятора
Размеры коммутатора

140(ш) x 80(г) x 28(в) мм
Диапазон рабочих температур

от -10°С до +55°С
Температура хранения

от -40°С до +75°С
Рабочая влажность

от 5% до 90% RH без конденсата

Руководство пользователя AN-PE42U

Amatek Каталог 2023

Коммутаторы и IP аксессуары Amatek. Декларация соответствия Таможенного союза (EAC) (2022-2027).
