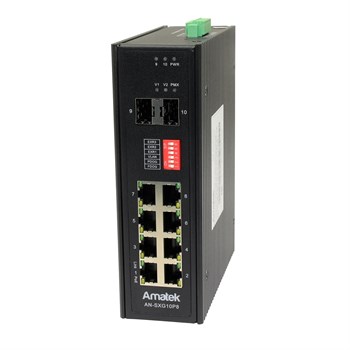

AN-SXG10P8 - промышленный 10-портовый гигабитный коммутатор с HiPoE до 300Вт

Главная

Каталог

Сетевое оборудование

Промышленные коммутаторы

AN-SXG10P8 - промышленный 10-портовый гигабитный коммутатор с HiPoE до 300Вт

Артикул:

7000984

Общее количество портов:

Порты:

7 портов (1000Мбит/с, RJ45, PoE+), 1 порт (1000Мбит/с, RJ45, Hi PoE 90Вт), 2 слота SFP (1000Мбит/с)

Стандарт PoE (Power over Ethernet):

IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 90Вт на канал), режим антизависания PoE устройств (WatchDog)

Бюджет PoE:

300 Вт

Есть в наличии

Количество:

10 990

руб.

Промышленный 10-портовый 100/1000 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с HiPoE до 300Вт.

Особенности:

8 портов 10/100/1000 Мбит/с с поддержкой PoE:
- 1 порт с HiPoE (90Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1).
- 7 портов PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-8).
2 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)
Поддержка определения зависания PoE устройств c перезагрузкой по PoE (PoE WatchDog)
Поддержка определения зависания SFP модулей c их перезагрузкой (Fiber WatchDog)

Управление:

Контроль пропускной способности (Bandwidth Control)
Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 90 Вт (порт №1). Поддерживает устройства PoE/PoE+/HiPoE
7 портов PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта (порты №2-8). Поддерживает устройства PoE/PoE+
Перераспределение мощности между портами в зависимости от потребления нагрузки
Общая потребляемая мощность (бюджет PoE) до 300 Вт для всех PoE-портов
Поддержка PoE-устройств на базе стандартов IEEE 802.3 at/af/bt
PoE WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE. Включение и отключение WatchDog производится ДИП-переключателем (№2) на передней панели коммутатора.
Интерфейсы PoE:
- 1-й порт HiPoE 1,2,4,5(+) и 3,6,7,8(-), метод А и В.
- 2-8 порты PoE+ 1,2(+) и 3,6(-), метод А.

Коммуникации

Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с
Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер
2 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули.
Функция Fiber WatchDog для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании SFP модуля. Включение и отключение Fiber WatchDog производится переключателем (№1) на верхней панели коммутатора.

Примечание: Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

Коммутационная способность 20 Гбит/с
Скорость пересылки пакетов 8,64 миллионов пакетов в секунду
Таблица МАС-адресов 4K
Метод коммутации – хранение и передача (Store and Forward)
Буфер памяти пакетов 1,5М
Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между оборудованием
Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства

Защита портов от перенапряжения, короткого замыкания и переполюсовки.
Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ.
Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
Корпус металлический, класс защиты IP40,
Возможно размещение на столе, крепление на DIN-рейку 35мм или установки на стене/потолке.
Кронштейны для установки коммутатора на стене или потолке.
Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
Средняя наработка на отказ (MTBF) до 100 000 часов
Охлаждение пассивное (fanless) по безвентиляторной схеме
Рабочая температура -40 ℃...+80 ℃, относительная влажность 5%...90% (без конденсации)
Потребляемая мощность без подключенных PoE устройств – не более 10Вт
2 входа питания: DC 37-57В / DC 12-36В (без поддержки PoE).
Металлический корпус, габаритные размеры 170 (ш) х 130(г) х 50(в) мм, вес 820г

Переключатели на панели коммутатора:

1 (Fiber Dog) - включение функции Fiber WatchDog для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании.
2 (PoE Dog) - включение функции PoE WatchDog для автоматического определение зависания оконечного устройства и его перезапуска по питанию PoE.
3 (VLAN) - изоляция PoE портов. Трафик подается только между PoE портом и портами Uplink.
4 (Extend 1) - режим CCTV. Порты 1-2 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).
5 (Extend 2) - режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).
6 (Extend 3) - режим CCTV. Порты 1-6 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).

Клеммные колодки для подачи питания:

V1: Контакты "P1 + " и "P2 + " - основное питание DC 12-57В, до 8,5A
V2: Контакты "P1 - " и "P2 - " - резервное питание DC 12-57В, до 8,5A
IN: Контакты "IN + " и "IN + " - не используется

Индикация

Индикатор	Описание
Индикация на панели
V1 / V2 (Внешнее питание)	Выкл.: Нет источника питания Вкл.: Питание подается
9	Выкл.: оптоволоконное соединение порт №9 отключено Вкл.: включено оптоволоконное соединение, порт №9
10	Выкл.: оптоволоконное соединение порт №10 отключено Вкл.: включено оптоволоконное соединение, порт №10
PMX	Вкл.: мощность устройств PoE в рамках бюджета Мигает: мощность устройств PoE превысила бюджет
PWR	Выкл.: устройство выключено Вкл.: питание устройства включено
Индикация на портах
Link	Выкл.: соединение отключено Мигает: соединение 100мбит/с Вкл: соединение 1000мбит/с
PoE	Выкл.: PoE не работает Вкл.: PoE работает

Комплект поставки: коммутатор, инструкция

Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (10Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

AP-DIN48/60 (48В/1,25А) - бюджет POE для питания устройств до 45Вт
AP-D48/135 (52В/2,25А) - бюджет POE для питания устройств до 100Вт
AP-DU48/2DIN (48В/2,5А) - бюджет POE для питания устройств до 102Вт
AP-DIN48/120 (48В/2,5А) - бюджет POE для питания устройств до 102Вт
AP-D48/135 (52В/2,5А) - бюджет POE для питания устройств до 115Вт
AP-SU48/3 (48В/5А) - бюджет POE для питания устройств до 230Вт
AP-DU48/3DIN (48В/5А) - бюджет POE для питания устройств до 230Вт

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.

Характеристики коммутаторов
Общее количество портов

10
Количество портов PoE

8
Порты

7 портов (1000Мбит/с, RJ45, PoE+), 1 порт (1000Мбит/с, RJ45, Hi PoE 90Вт), 2 слота SFP (1000Мбит/с)
Порты GE (1000 Мбит/с) с PoE (RJ45)

7
Порты GE (1000 Мбит/с) с Hi PoE (RJ45)

1, до 90Вт каждый
Слоты SFP (оптика)

2 слота SFP, режим антизависания SFP модулей (Fiber WatchDog)
Дальность передачи

100м/1000 Мбит/с, 250м/10 Мбит/с
Разъемы

8 RJ45 с авто MDI/MDI-X, 2 слота SFP, клеммная колодка для подачи питания
Среда передачи данных (оптика)

1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров
Управление потоком

Контроль пропускной способности (Bandwidth Control)
Сетевые протоколы и стандарты

IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3ab(1000BASE-TX), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), IEEE802.3az(EEE), IEEE802.3ad(LACP), RFC826(ARP), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC5321(SMTP), IEEE802.3af(PoE), IEEE802.3at(PoE+), IEEE802.3bt(UltraPoE)
Стандарт PoE (Power over Ethernet)

IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 90Вт на канал), режим антизависания PoE устройств (WatchDog)
Бюджет PoE

300 Вт
Интерфейсы PoE

1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-), метод А, метод В
Коммутационная матрица

20 Гбит/с
Скорость пересылки пакетов

8,64 Mpps
Таблица MAC-адресов

4К
Защита интерфейсов

от перенапряжения, от короткого замыкания, от переполюсовки
Грозозащита

до 6кВ общее напряжение, до 8кВ контактного разряда
Промышленные стандарты

FCC Part 15 CISPR (EN55032) class B, EN55032 (электромагнитная совместимость), EN62368
Метод коммутации

Store and Forward (передача с промежуточным хранением)
LED индикация

Link/Activity, SFP, питание, дополнительное питание, превышение бюджета PoE
Средняя наработка на отказ (MTBF)

100 000 часов
Установка

на DIN-рейку 35мм, на стену, набор кронштейнов в комплекте
Питание коммутатора

DC 12-36В (без поддержки PoE), DC 37В-57В
Потребляемая мощность

5 Вт, без учёта загрузки PoE
Охлаждение

без вентилятора
Размеры коммутатора

170(ш) x 130(г) x 50(в) мм
Класс защиты

IP40
Вес

0,82 кг
Диапазон рабочих температур

от -40°С до +80°С
Температура хранения

от -40°С до +85°С
Рабочая влажность

от 10% до 90% RH без конденсата

Руководство пользователя AN-SXG10P8

Amatek Каталог 2023

Коммутаторы и IP аксессуары Amatek. Декларация соответствия Таможенного союза (EAC) (2024-2029).
