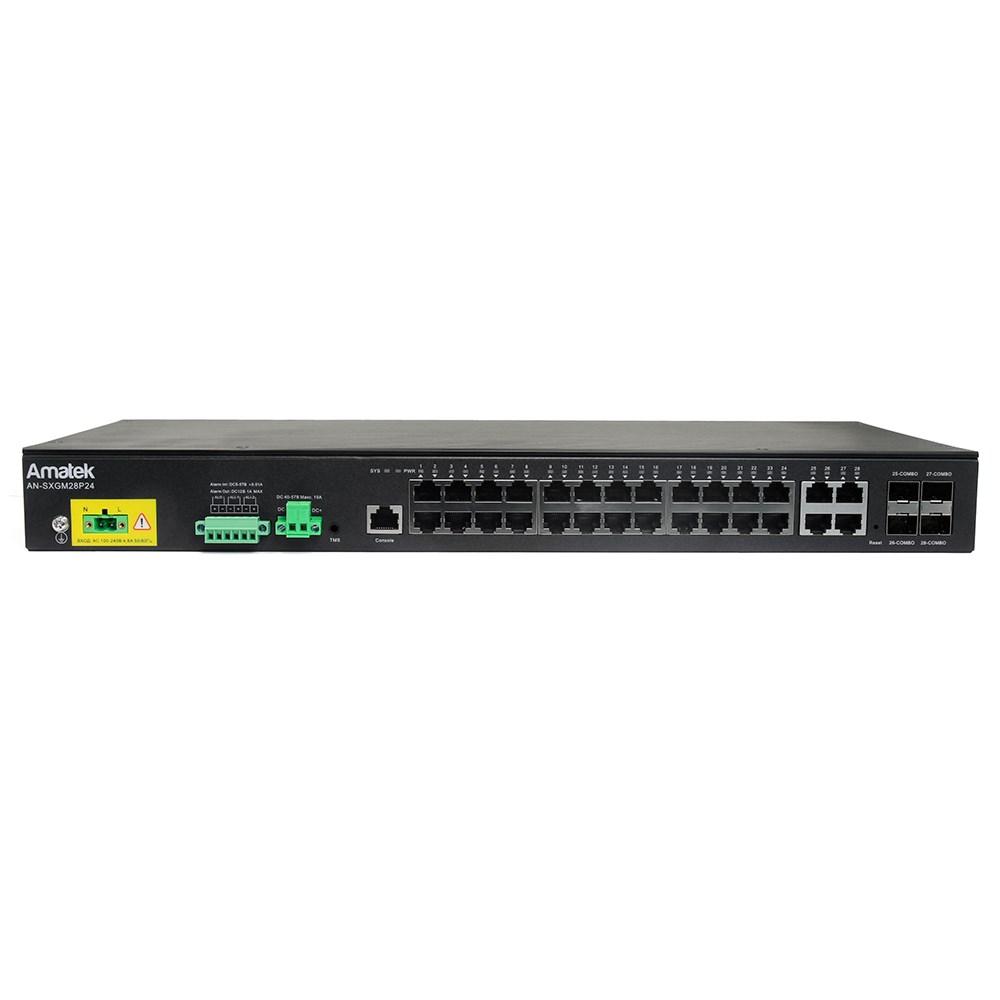

AN-SXGM28P24 - промышленный 28-портовый управляемый L2+ гигабитный коммутатор с HiPoE до 450Вт

НОВИНКА В ПРОДАЖЕ

Промышленный 28-портовый управляемый L2+ гигабитный HiPoE коммутатор с внешним датчиком температуры и влажности.

Особенности:

• 4 порта 10/100/1000 Мбит/с с поддержкой HiPoE (90Вт), RJ45, авто-MDI/MDIX
• 20 портов 10/100/1000 Мбит/с с поддержкой PoE+ (30Вт), RJ45, авто-MDI/MDIX
• 4 порта Combo (100/1000Base-T/SFP) 10/100/1000 Мбит/с, автосогласованием авто-MDI/MDIX (разъёмы RJ45)
• 1 консольный порт (RJ45)
• Внешний датчик температуры и влажности
• Платформа мониторинга параметров промышленного коммутатора
• 2 входа тревоги (Alarm input), выход тревоги (Alarm output)
• 2 вида питания: DC 40-57В, от сети AC 100-240В.

Управление:

• Поддержка VLAN: IEEE 802.1q (4094 VLAN ID. 256 групп VLAN), 802.1ad Q-in-Q tunneling по порту.
• Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов.
• Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS), RFC3619 (EAPS).
• Зеркалирование портов.
• Качество обслуживания (QoS): 8 очередей вывода на каждый порт, планирование очередей (WRR), классификации на основе номеров портов, тегов VLAN 802.1Q.
• IGMP Snooping  v1/v2/v3, IGMP querier, до 256 групп
• MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп, использующийся в IPv6
• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x
• Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c), Telnet, консольный порт
• Поддержка протокола SNTP для синхронизации времени в компьютерной сети
• Обновление прошивки TFTP  или через WEB-интерфейс
• Импорт/экспорт файла конфигурации настроек коммутатора
• Статическая маршрутизация IPV4/IPV6

Безопасность:

• Аутентификация IEEE 802.1x
• Встроенный клиент RADIUS для взаимодействия с сервером RADIUS
• Аутентификация доступа пользователей на основе RADIUS / TACACS+
• Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса, IP-адреса (IPv4/IPv6).
• Протоколы безопасности: SSH, SSL, SNMP
• IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов
• MAC filtering -  фильтрация по MAC адресам для разграничения доступа к сети
• Static MAC address -  возможность «привязать» конкретный MAC адрес к выбранному порту
• DHCP Snooping  - предотвращает несанкционированные (мошеннические) действия по DHCP сервису
• Функции защиты от DoS-атак
• Инспекция ARP - предназначена для предотвращения ARP spoofing/poisoning атак

Power over Ethernet (PoE):

• 4 порта (порты 1-4) 10/100/1000 Мбит/с с поддержкой HiPoE до 90Вт (IEEE 802.3 at/af/bt). Интерфейсы 1,2,4,5 (+), 3,6,7,8 (-)
• 20 портов (порты 5-24) 10/100/1000 Мбит/с с поддержкой PoE+ до 30Вт (IEEE 802.3 at/af). Интерфейсы 1,2 (+), 3,6 (-)
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность (бюджет PoE) до 450 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt
• Управление расписанием подачи питания POE, отображение мощности и тока в WEB-меню коммутатора
• WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE.

Коммуникации

• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных.
• 4 порта Combo (RJ45/SFP) позволяет соединять коммутатор по медным или оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули:
  • 1000Base-SX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров.
  • 1000Base-LX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров или 10мкм одномодовое волокно (SMF) от 2 до 5000 метров.
  • 1000Base-EX: одномодовое волокно (SMF) до 40 км, (1310 нм).
  • 1000Base-ZX: одномодовое волокно (SMF) до 70 км, (1550 нм)
• SFP: Поддержка одномодового режима (SM) 1000 Мбит/с, максимальное расстояние ≤120 км (определяется SFP модулем)
• 1 консольный порт (RJ45)

Примечание: Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Коммутационная способность 128 Гбит/с
• Скорость пересылки пакетов 41,67 миллионов пакетов в секунду
• Таблица МАС-адресов 8K
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка jumbo-кадров до 10 Кбайт, позволяет передать данные, по размеру превышающие 1500 байт в кадре, заданные стандартами Ethernet.
• SRAM буфер пактов 4,1 Мбит для согласования скорости передачи данных между входными и выходными портами коммутатора.
• 128 Мбит оперативная память
• 128 Мбит flash память хранения настроек коммутатора
• Частота процессора 500МГц, память DDR3 1Гбайт
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства 10/100/1000 Мбит/с и производит настройку совместимости и оптимального режима работы.
• IP протоколы: IPV4, IPV6.

Платформа мониторинга параметров промышленного коммутатора:

Платформа мониторинга параметров коммутатора контролирует значения следующих параметров:

• System Temperature (Температура системы),
• Ambient Temperature (Внешняя температура),
• Ambient Humidity (Внешняя относительная влажность),
• System Power Overload (Перегрузка мощности системы),
• Master V1 Voltages (Основное напряжение V1),
• Slave V2 Voltages (Резервное напряжение V2),
• System 3.3v (Системное напряжение 3,3В),
• System 1.5v (Системное напряжение 1,5В),
• System 1.2v (Системное напряжение 1,2В),
• Alarm Input (Вход тревоги), Port Failure (Сбой работы порта).

При наступлении тревожного события следует заранее запрограммированная реакция платформы мониторинга: срабатывание реле контактов выхода тревоги (включение сирены и/или сигнальной лампы, системы управления климатом и т.п.), отключение или перезагрузка выбранных портов и т.п. Конфигурация параметров платформы мониторинга осуществляется в меню "Industrial Switch Monitoring Platform" WEB-интерфейса коммутатора.

Свойства:

• Поддержка сниженного энергопотребления в сетях Ethernet на основе технологии Energy Efficient Ethernet (EEE) по стандарту IEEE 802.3az
• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту портов RJ45 (8/20 мкс) 6 кВ
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Корпус металлический, класс защиты IP40
• Металлический корпус, возможно размещение на рабочем столе или крепление в стойку 19”, шасси высотой 1U
• Кронштейн для крепления коммутатора в стойку 19” в комплекте
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Средняя наработка на отказ (MTBF) до 100 000 часов
• Охлаждение по безвентиляторной схеме
• Рабочая температура -40 ℃...+80 ℃, относительная влажность 10%...90% (без конденсации)
• 2 вида питания:
  • DC 40-57В, до 10А.
  • от сети AC 100-240В, 4,8А, 50/60Гц.
• Потребляемая мощность без подключенных PoE устройств – не более 25Вт
• Металлический корпус 440x200x46мм, вес 3,55кг

Клеммная колодка контактов входов/выхода тревоги и разъем подключения внешнего датчика температуры:

• "ALO +/-"  контакты выхода тревоги. При превышении заданных параметров срабатывают тревожные контакты. Режим работы контактов: норм. замкнутые, норм. разомкнутые, импульсный. Тип контактов: «сухие контакты». Коммутируемая нагрузка выхода тревоги: DC 5-57В, макс. 1А. При необходимости контакты подключаются к входу тревожной сигнализации, исполнительному устройству или системе управления климатом.
• "ALI-1 +/-" и "ALI-2 +/-" контакты входов тревоги. При необходимости контакты входа тревоги подключаются к выходу тревожной сигнализации (сигнализация открытия двери/окна, датчик вскрытия шкафа и т.п.), устройству контроля доступа, устройству контроля питающего напряжения, устройству контроля разряда аккумуляторов и т.п. Входы тревоги имеют три режима детекции тревоги: Close – вход тревоги не активен (режим по умолчанию), Low level – тревожное событие наступает при падении напряжения ≤ 3В / отключении напряжения на контактах входа тревоги, High level – тревожное событие наступает при подключении. напряжения DC 3-57В на контакты входа тревоги.
• "TMS"  - разъем для подключения внешнего датчика температуры и влажности.

2 типа питания:

• Клеммная колодка для подачи питания DC 40–57В.
• Клеммная колодка для подачи питания AC 100–240В

Комплект поставки: PoE коммутатор, датчик температуры и влажности, клеммные колодки, кронштейны для установки в 19" стойку, паспорт изделия.

Примечание: В комплект поставки промышленного коммутатора блок питания не входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (15Вт), но и устройств, получающих питание от коммутатора по PoE.

Бюджет PoE, при использовании блоков питания AMATEK:

• AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 40Вт
• AP-D48/90  (52В/1,3А) - бюджет POE для питания устройств до 55Вт
• AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 97Вт
• AP-D48/135  (52В/2,5А) - бюджет POE для питания устройств до 110Вт
• AP-DIN48/240  (48В/5А) - бюджет POE для питания устройств до 225Вт
• AP-DIN48/480  (48В/10А) - бюджет POE для питания устройств до 450Вт

Бесперебойные и резервированные блоки питания:

• AP-DU48/2DIN  (48В/2,5А) - резервированный БП, бюджет POE для питания устройств до 115Вт
• AP-SU48/3  (48В/5А) - бесперебойный БП, бюджет POE для питания устройств до 220Вт
• AP-DU48/3DIN  (48В/5А) - резервированный БП, бюджет POE для питания устройств до 220Вт

Внимание ! Промышленный коммутатор снабжен защитным заземлением. Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Защитное заземление является обязательным условием подключения и безопасной эксплуатации устройства.
