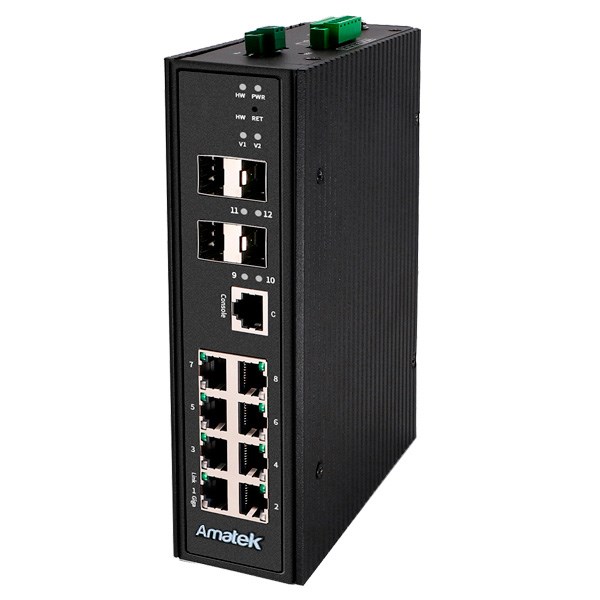

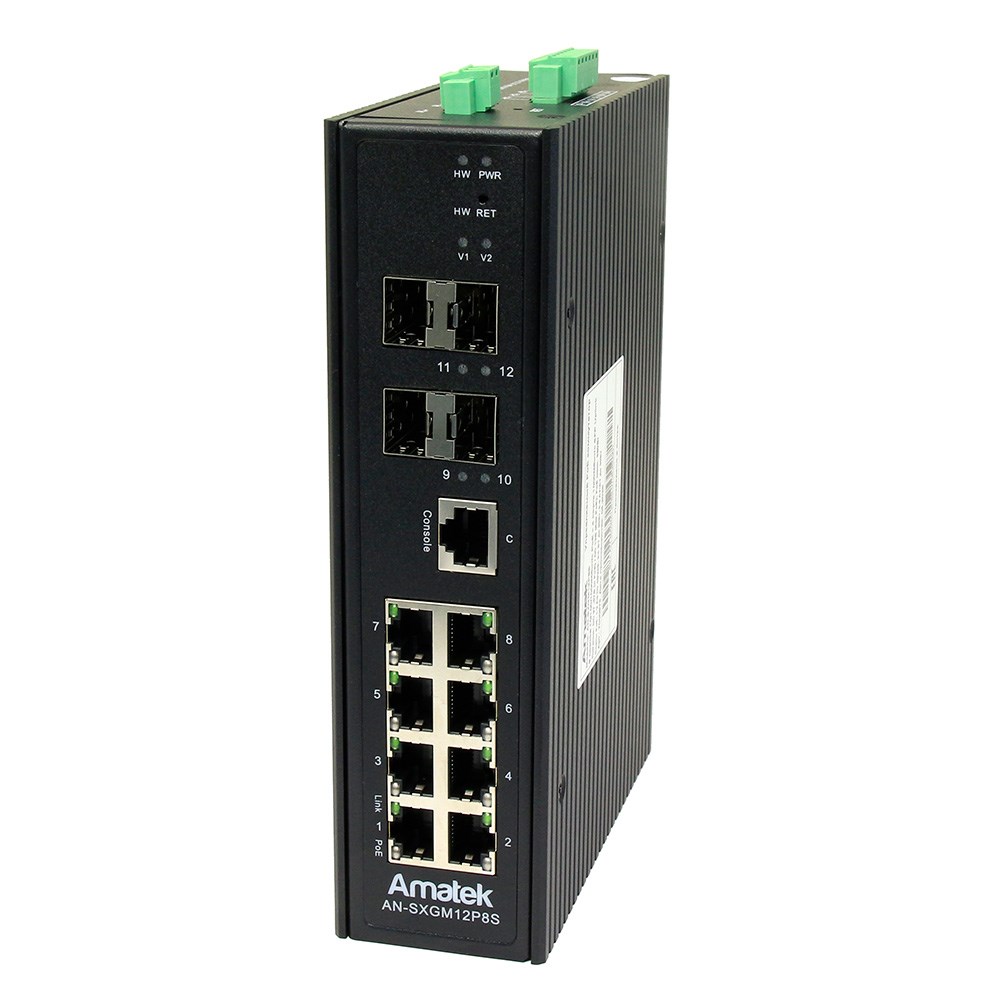

AN-SXGM12P8S - промышленный 12-портовый управляемый гигабитный L2+ коммутатор с HiPoE до 360Вт
НОВИНКА В ПРОДАЖЕ
Промышленный 12-портовый управляемый L2 100/1000 Мбит/с HiPoE коммутатор с внешним датчиком температуры и влажности.
Особенности:
- 2 порта 10/100/1000 Мбит/с с поддержкой Active/Passive PoE 24/48В (30Вт), авто-MDI/MDIX
- 2 порта 10/100/1000 Мбит/с с поддержкой HiPoE (90Вт), авто-MDI/MDIX
- 4 порта 10/100/1000 Мбит/с с поддержкой PoE+ (30Вт), авто-MDI/MDIX
- 4 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)
- Внешний датчик температуры и влажности
- Платформа мониторинга параметров промышленного коммутатора
- Вход тревоги (Alarm input), Выход тревоги (Alarm output)
- Кнопка «HW RET» для аппаратного включения протокола MSTP
Управление:
- Поддержка VLAN: IEEE 802.1q (4094 VLAN ID. 256 групп VLAN), 802.1ad Q-in-Q tunneling по порту.
- Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов.
- Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS), RFC3619 (EAPS).
- Зеркалирование портов.
- Качество обслуживания (QoS): 8 очередей вывода на каждый порт, планирование очередей (WRR), классификации на основе номеров портов, тегов VLAN 802.1Q.
- IGMP Snooping v2/v3, IGMP querier, до 256 групп
- MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп, использующийся в IPv6
- Контроль пропускной способности (Bandwidth Control)
- Управление полнодуплексным потоком IEEE 802.3x
- Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c), Telnet, консольный порт
- Поддержка протокола SNTP для синхронизации времени в компьютерной сети
- Обновление прошивки TFTP или через WEB-интерфейс
- Импорт/экспорт файла конфигурации настроек коммутатора
Безопасность:
- Аутентификация IEEE 802.1x
- Встроенный клиент RADIUS для взаимодействия с сервером RADIUS
- Аутентификация доступа пользователей на основе RADIUS / TACACS+
- Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса, IP-адреса (IPv4/IPv6).
- Протоколы безопасности: SSH, SSL, SNMP
- IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов
- MAC filtering - фильтрация по MAC адресам для разграничения доступа к сети
- Static MAC address - возможность «привязать» конкретный MAC адрес к выбранному порту
- DHCP Snooping - предотвращает несанкционированные (мошеннические) действия по DHCP сервису
- Функции защиты от DoS-атак
- Инспекция ARP - предназначена для предотвращения ARP spoofing/poisoning атак
Power over Ethernet (PoE):
- 2 порта (порты 1-2) 10/100/1000 Мбит/с с поддержкой PoE AUTO 24/48В до 30Вт. Интерфейсы 48В: 1,2 (+), 3,6 (-) / 24В: 4,5 (+), 7,8 (-)
- 2 порта (порты 3-4) 10/100/1000 Мбит/с с поддержкой HiPoE до 90Вт (IEEE 802.3 at/af/bt). Интерфейсы 1,2,4,5 (+), 3,6,7,8 (-)
- 4 порта (порты 5-8) 10/100/1000 Мбит/с с поддержкой PoE+ до 30Вт (IEEE 802.3 at/af). Интерфейсы 1,2 (+), 3,6 (-)
- Перераспределение мощности между портами в зависимости от потребления нагрузки
- Общая потребляемая мощность (бюджет PoE) до 360 Вт для всех PoE-портов
- Поддержка PoE-устройств на базе стандартов IEEE 802.3 at/af/bt, Passive PoE 48В
- Поддержка Active/Passive PoE 24В для питания совместимых устройств: точки доступа WiFi, роутеры и другое сетевое оборудование с питанием DC 24В.
- Управление расписанием подачи питания POE, отображение мощности и тока в WEB-меню коммутатора
Коммуникации
- Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных.
- 4 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных.
- 1 консольный порт (RJ45)
Примечание: Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).
Коммутация:
- Коммутационная способность 128 Гбит/с
- Скорость пересылки пакетов 40,32 миллионов пакетов в секунду
- Таблица МАС-адресов 8K
- Метод коммутации – хранение и передача (Store and Forward)
- Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между оборудованием
- Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства 10/100/1000 Мбит/с и производит настройку совместимости и оптимального режима работы.
- IP протоколы: IPV4, IPV6.
Платформа мониторинга параметров промышленного коммутатора:
Платформа мониторинга параметров коммутатора контролирует значения следующих параметров: System Temperature (Температура системы), Ambient Temperature (Внешняя температура), Ambient Humidity (Внешняя относительная влажность), System Power Overload (Перегрузка мощности системы), Master V1 Voltages (Основное напряжение V1), Slave V2 Voltages (Резервное напряжение V2), System 3.3v (Системное напряжение 3,3В), System 1.5v (Системное напряжение 1,5В), System 1.2v (Системное напряжение 1,2В), Alarm Input (Вход тревоги), Port Failure (Сбой работы порта). При наступлении тревожного события следует заранее запрограммированная реакция платформы мониторинга: срабатывание реле контактов выхода тревоги (включение сирены и/или сигнальной лампы, системы управления климатом и т.п.), отключение или перезагрузка выбранных портов и т.п. Конфигурация параметров платформы мониторинга осуществляется в меню "Industrial Switch Monitoring Platform" WEB-интерфейса коммутатора.
Свойства:
- Поддержка сниженного энергопотребления в сетях Ethernet на основе технологии Energy Efficient Ethernet (EEE) по стандарту IEEE 802.3az
- Защита портов от перенапряжения, короткого замыкания и переполюсовки.
- Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ.
- Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
- Корпус металлический, класс защиты IP40
- Возможно размещение коммутатора на столе, крепление на DIN-рейку 35мм или установка на стене / потолке
- Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
- Средняя наработка на отказ (MTBF) до 100 000 часов
- Охлаждение по безвентиляторной схеме
- Рабочая температура -40 ℃...+80 ℃, относительная влажность 10%...90% (без конденсации)
- Потребляемая мощность без подключенных PoE устройств – не более 15Вт
- Питание: DC 12-36В (без PoE), DC 37-57В (с PoE).
- Металлический корпус 188x130x50мм, вес 1,3кг
Клеммная колодка контактов выхода тревоги, разъем подключения внешнего датчика температуры и влажности, кнопка сброса "Reset":
- "AL+ " и "AL- " - контакты выхода тревоги. При превышении заданных параметров срабатывают тревожные контакты. Режим работы контактов: норм. замкнутые, норм. разомкнутые, импульсный. Тип контактов: «сухие контакты». Коммутируемая нагрузка выхода тревоги: DC 12-57В, макс. 3А. При необходимости контакты подключаются к входу тревожной сигнализации, исполнительному устройству или системе управления климатом.
- "TMS" - разъем для подключения внешнего датчика температуры и влажности
- "RET" - кнопка "Reset" для сброса настроек / перезагрузки коммутатора.
Кнопка «HW RET» для включения Spanning Tree протокола MSTP.
- Включение протокола MSTP - нажать кнопку "HW RET" ≥ 18с. Индикатор "HW" горит постоянно.
- Выключение протокола MSTP - нажать кнопку "HW RET" ≥ 10с. Индикатор "HW" выключен (не горит).
Клеммная колодка для подачи питания:
- Вход V1 (контакты "P+ " и "P- ") - основной вход питания DC 12–57В
- Вход V2 (контакты "P+ " и "P- ") - резервный вход питания DC 12–57В
- Вход IN (контакты "IN+ " и "IN- ") – вход тревоги. Тип контактов: «сухие контакты». Коммутируемая нагрузка входа тревоги: DC 3-57В, макс. 1А.
Вход тревоги имеет три режима детекции тревоги:
- Close – вход тревоги не активен (режим по умолчанию)
- Low level – тревожное событие наступает при падении напряжения ≤ 3В / отключении напряжения на контактах входа тревоги
- High level – тревожное событие наступает при подключении напряжения DC 3-57В на контакты входа тревоги.
При необходимости контакты входа тревоги подключаются к выходу тревожной сигнализации (сигнализация открытия двери/окна, датчик вскрытия шкафа и т.п.), устройству контроля доступа, устройству контроля питающего напряжения, устройству контроля разряда аккумуляторов и т.п.
Комплект поставки: PoE коммутатор, датчик температуры и влажности, клеммные колодки, кронштейны для установки на стену, паспорт изделия.
Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (15Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:
- AP-DIN48/60 (48В/1,25А) - бюджет POE для питания устройств до 40Вт
- AP-D48/65 (52В/1,25А) - бюджет POE для питания устройств до 45Вт
- AP-D48/135 (52В/2,25А) - бюджет POE для питания устройств до 95Вт
- AP-DU48/2DIN (48В/2,5А) - бюджет POE для питания устройств до 102Вт
- AP-DIN48/120 (48В/2,5А) - бюджет POE для питания устройств до 102Вт
- AP-SU48/3 (48В/5А) - бюджет POE для питания устройств до 230Вт
- AP-DU48/3DIN (48В/5А) - бюджет POE для питания устройств до 230Вт
Внимание ! Это продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Обрыв заземляющего проводника может сделать устройство опасным.
- Характеристики коммутаторов
-
Общее количество портов12
-
Количество портов PoE8
-
Порты2 порта (1000Мбит/с, RJ45, PoE AUTO 24/48В 30Вт), 4 порта (1000Мбит/с, RJ45, PoE+), 2 порта (1000Мбит/с, RJ45, Hi PoE 90Вт), 4 слота SPF (1000Мбит/с)
-
Порты GE (1000 Мбит/с) с PoE (RJ45)4
-
Порты GE (1000 Мбит/с) с Hi PoE (RJ45)2, до 90Вт каждый
-
Слоты SFP (оптика)4 слота SFP
-
Дальность передачи100м/1000 Мбит/с, 250м/10 Мбит/с
-
Разъемыклеммная колодка тревоги датчика температуры, разъем датчика температуры и влажности, 8 RJ45 с авто MDI/MDI-X, 4 слота SFP, 1 консольный порт RJ45, клеммная колодка для подачи питания
-
Среда передачи данных (оптика)1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров, 1000BASE-EX SMF оптоволокно (1310 нм), 1000BASE-ZX SMF оптоволокно (1550 нм)
-
VLANIEEE 802.1Q, IEEE 802.1ad, VLAN на основе порта, Voice VLAN
-
Кольцевые протоколыIEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS), RFC3619 (EAPS)
-
Зеркалирование портовЕсть
-
Качество обслуживания (QoS)планирования очередей (SP, WRR, SP+WRR), IEEE 802.1p, IEEE 802.1Q, DSCP, CoS, ToS, ограничение скорости по порту
-
Агрегация каналовIEEE802.3ad, до 8 групп, группа содержит до 8 портов, LACP
-
Управление потокомКонтроль пропускной способности (Bandwidth Control), Статистика обработки пакетов по портам, подавление широковещательных штормов
-
БезопасностьDHCP Snooping, MAC Address Binding, фильтр протоколов TCP/UDP, ACL (Access Control List), IEEE 802.1x, аутентификация Radius, аутентификация TACACS+, TLS (v1), Контроль ARP запросов (Dynamic ARP inspection), Функции защиты от DoS-атак, защита STP BPDU, фильтрация BPDU и пересылка BPDU
-
Протоколы безопасностиSSH, SSL, SNMP, TLS (v1)
-
Сетевые протоколы и стандартыIEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), IEEE802.3az(EEE), IEEE802.1d(STP), IEEE802.1s(MSTP), IEEE802.1w(RSTP), G.8032(ERPS), IEEE802.1Q(VLAN), IEEE802.3ad(LACP), 802.1ad(VLAN QinQ tunneling), 802.1x, RFC4251(SSH), RFC2246(SSL), RFC3619(EAPS), RFC3376(IGMPv3), RFC2710(MLDv1), RFC3810(MLDv2), RFC826(ARP), RFC791(IPV4), RFC8200(IPV6), RFC854(Telnet), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC2131 (DHCP), RFC1350 (TFTP), HTTP, RFC2818(HTTPS), RFC5321(SMTP), SNMP, IEEE802.3af(PoE), IEEE802.3at(PoE+), IEEE802.3bt(UltraPoE), RFC2819(RMON)
-
Другие функцииSNTP, DHCP Snooping, IGMP Snooping V2/V3, MLD Snooping V1/V2, IPV4, IPV6, контроль ARP запросов (Dynamic ARP inspection)
-
Управление и обслуживаниеWEB-интерфейс, SNMP, CLI, Telnet, RMON, консольный порт (RJ45)
-
Настройка и обновлениеИмпорт/экспорт файла конфигурации, Обновление прошивки через WEB-интерфейс
-
Стандарт PoE (Power over Ethernet)IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 90Вт на канал), Active PoE 24В, Passive PoE 48В, Passive PoE 24В, возможно управление
-
Бюджет PoE360 Вт
-
Интерфейсы PoE1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-)
-
Коммутационная матрица128 Гбит/с
-
Скорость пересылки пакетов40,32 Mpps
-
Таблица MAC-адресов8К
-
Защита интерфейсовот перенапряжения, от короткого замыкания, от переполюсовки
-
Грозозащитадо 6кВ общее напряжение, до 8кВ контактного разряда
-
Промышленные стандартыIEC 61000-4-2 устойчивости к статическим разрядам (ESD) Class 4
-
Метод коммутацииStore and Forward (передача с промежуточным хранением)
-
LED индикацияLink/Activity, PoE, питание
-
Средняя наработка на отказ (MTBF)100 000 часов
-
Установкана DIN-рейку 35мм, на стену, набор кронштейнов в комплекте
-
Питание коммутатораDC 12-36В (без поддержки PoE), DC 37В-57В
-
Потребляемая мощностьдо 15 Вт, без учёта загрузки PoE
-
Охлаждениебез вентилятора
-
Размеры коммутатора188(ш) x 130(г) x 50(в) мм
-
Диапазон рабочих температурот -40°С до +80°С
-
Температура храненияот -40°С до +85°С
-
Рабочая влажностьот 10% до 90% RH без конденсата
