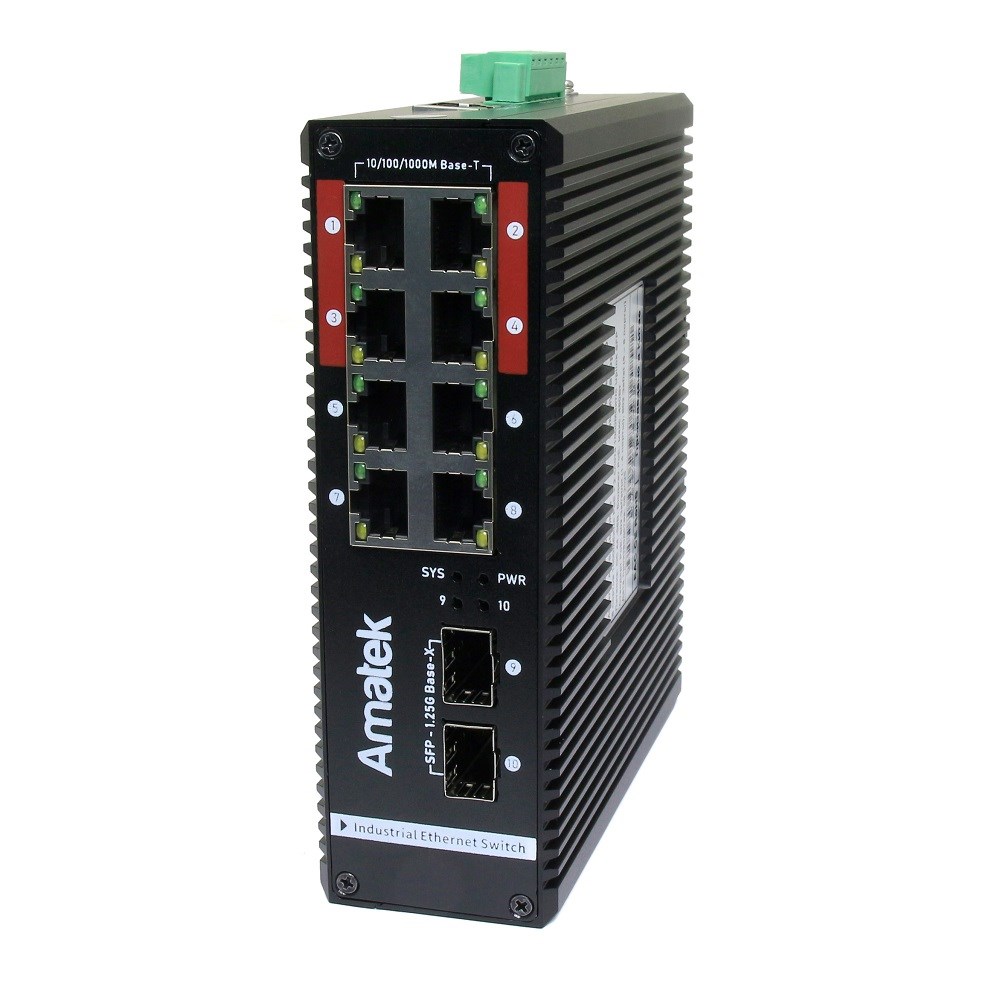

AN-SXGM10P8B - промышленный 10-портовый управляемый гигабитный L2 коммутатор с HiPoE до 480Вт

Промышленный 10-портовый управляемый L2 100/1000 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с HiPoE до 480Вт.

Особенности:

• 4 порта 100/1000 Мбит/с с поддержкой HiPoE (90Вт), автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• 4 порта 100/1000 Мбит/с с поддержкой PoE+, автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• 2 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)

Управление:

• Поддержка VLAN: IEEE 802.1q (4094 VLAN ID. 256 групп VLAN), 802.1ad Q-in-Q tunneling по порту.
• Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов.
• Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS).  Возможна изоляция порта, BPDU фильтрация / защита, TC/Root защита.
• Зеркалирование портов
• Качество обслуживания (QoS): 8 очередей вывода на каждый порт, планирование очередей (WRR), классификации на основе номеров портов, тегов VLAN 802.1Q, поле DSCP в IP-пакете
• IGMP Snooping  v2/v3, IGMP querier, до 256 групп
• MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп, использующийся в IPv6
• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x
• Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c), Telnet, консольный порт
• Поддержка LLDP protocol
• Поддержка протокола SNTP для синхронизации времени в компьютерной сети
• Обновление прошивки TFTP  или через WEB-интерфейс
• Импорт/экспорт файла конфигурации настроек коммутатора

Безопасность:

• Аутентификация IEEE 802.1x
• Встроенный клиент RADIUS для взаимодействия с сервером RADIUS
• Аутентификация доступа пользователей на основе RADIUS / TACACS+
• Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса, IP-адреса (IPv4/IPv6).
• Протоколы безопасности: SSH, SSL, SNMP
• IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов
• MAC filtering -  фильтрация по MAC адресам для разграничения доступа к сети
• Static MAC address -  возможность «привязать» конкретный MAC адрес к выбранному порту
• DHCP Snooping и DHCP Option82 - предотвращает несанкционированные (мошеннические) действия по DHCP сервису
• Различные настройки безопасности BPDU
• Функции защиты от DoS-атак
• Инспекция ARP - предназначена для предотвращения ARP spoofing/poisoning атак
• IP Source Guard - ограничение трафика через интерфейс коммутатора

Power over Ethernet (PoE):

• 4 порта (порты 1-4) 10/100/1000 Мбит/с с поддержкой HiPoE+ до 90Вт (IEEE 802.3 at/af/bt). Интерфейсы 1,2,4,5 (+), 3,6,7,8 (-), 53В
• 4 порта (порты 5-8) 10/100/1000 Мбит/с с поддержкой PoE+ до 30Вт (IEEE 802.3 at/af). Интерфейсы 1,2 (+), 3,6 (-), 52В
• Порты PoE позволяют передавать питание и данные по одному кабелю
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность 480 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt
• Управление расписанием подачи питания POE, отображение мощности и тока в меню коммутатора

Коммуникации

• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер
• 2 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули.
• 1 консольный порт (RJ45)

Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Коммутационная способность 32 Гбит/с
• 8K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
• Скорость пересылки пакетов 16,82 миллионов пакетов в секунду
• Таблица МАС-адресов 8K
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.
• IP протоколы: IPV4, IPV6.

Свойства

• Поддержка сниженного энергопотребления в сетях Ethernet на основе технологии Energy Efficient Ethernet (EEE) по стандарту IEEE 802.3az
• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ.
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Корпус металлический, класс защиты IP40, возможно размещение на рабочем столе или крепление на DIN-рейку 35мм.
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Средняя наработка на отказ (MTBF) до 100 000 часов
• Охлаждение по безвентиляторной схеме
• Рабочая температура -40 ℃...+85 ℃, относительная влажность 5%...95% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 12Вт
• Питание: DC 48-56В.
• Металлический корпус 150x125x50мм, вес 1,25кг

Клеммные колодки для подачи питания:

• Контакты "P1 + " и "P2 + " - плюс питания DC 48-56В
• Контакты "P1 - " и "P2 - " - минус питания DC 48-56В
• Контакты "FALL" – тревога "Отключение питания". Контакты размыкаются при пропадании питающего напряжения. При необходимости контакты подключаются к шлейфу тревожной сигнализации.

Комплект поставки: коммутатор,  инструкция

Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (15Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

• AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 40Вт
• AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 45Вт
• AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 95Вт
• AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 102Вт
• AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 102Вт
• AP-SU48/3  (48В/5А) - бюджет POE для питания устройств до 230Вт
• AP-DU48/3DIN  (48В/5А) - бюджет POE для питания устройств до 230Вт

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.
